ACO DRAIN - S 100

CNL S 100 1000MM H190 DN/OD 110 D400 C/RJ PAS FUNDICIÓN

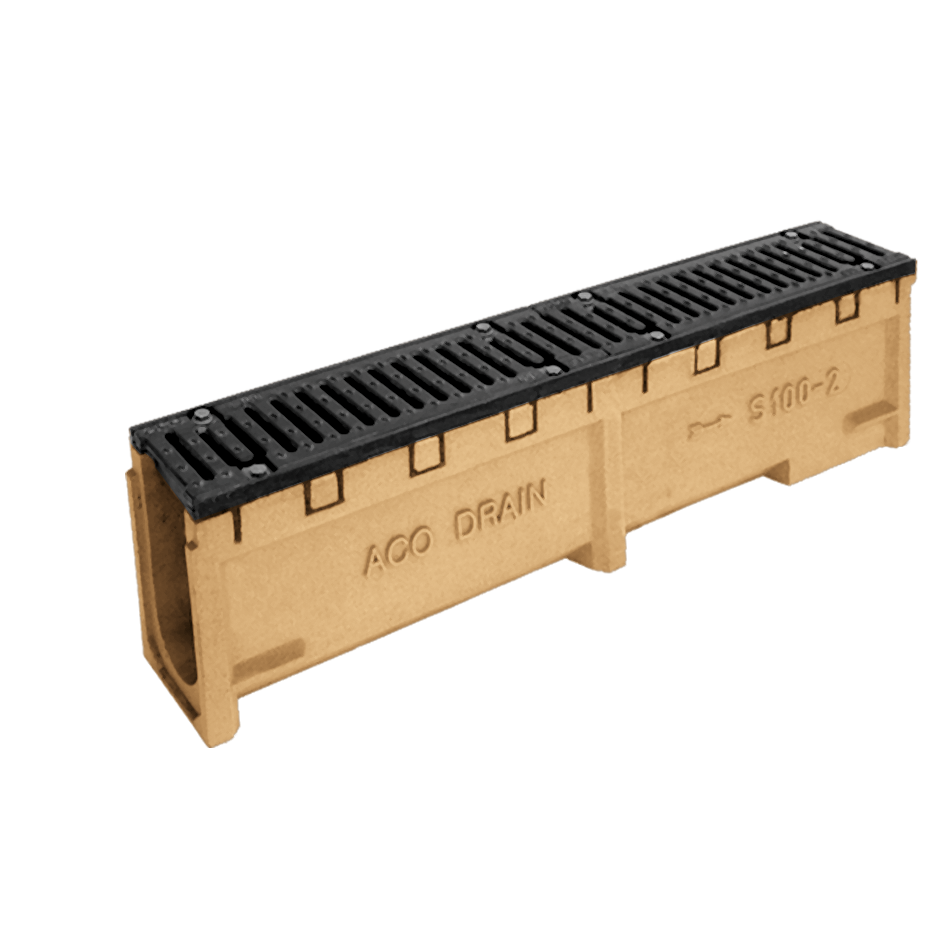

Render del conjunto de canal S100 L1000 H250 en hormigon polímero con premarca para salida vertical DN/OD 110 y reja pasarela en fundición F900 con sistema de fijación por tornillos

Recursos

Código 00150500

PVP :

Producto no disponible

Información del Producto

EAN:

Área (cm²): 140

Cap. Hidra. (L/s): 6,5

Abs. Reja (cm²/m): 322

Altura (mm): 190

Long (mm): 1000

Clase de carga: D400

Reja: fundición pasarela

Und. Palet: 28

Peso (kg): 34,7

Ancho (mm): 160

Descripción

Conjunto de canal de drenaje ACO S 100 H190 de hormigón polímero, con reja tipo pasarela de fundición de clase de carga D400 según EN1433. Con sistema de fijación 8 tornillos bicromatados sobre bastidor de acero de fundición. Con premarca rompible para conexión de salida vertical DN/OD 110. Con una sección interior de 140 cm² y forma transversal en U. Área de absorción de reja de 322 cm²/m. Longitud total 1000 mm, altura exterior 190 mm y ancho exterior 160 mm. Ancho interior nominal 100 mm. Peso: 34,7 kg.
Artículo: 00150500

Especificaciones técnicas

Esquema técnico del conjunto de canal S100 L1000 H190 en hormigon polímero con premarca para salida vertical DN/OD 110 y reja pasarela en fundición D400 con sistema de fijación por tornillos

Dimensiones1

Modelo: S 100

Longitud (mm): 1000

Ancho exterior (mm): 160

Altura exterior (mm): 190

Peso (kg): 34,7

Área absorción reja (cm²/m): 322

Clase de carga: D400

Capacidad hidráulica (l/s): 6,5

Premarca: DN/OD 110

Sistema de fijación: tornillos bicromatados
