SUDS para riego y más eficiencia energética, ACO Iberia, Maçanet de la Selva, Girona

SUDS para riego y más eficiencia energética, ACO Iberia, Maçanet de la Selva, Girona

22/08/2023
Con motivo de las obras de expansión de la sede de ACO Iberia en Maçanet de la Selva, se diseñó y se instaló un Sistema Urbano de Drenaje Sostenible (SUDS) para potenciar el ahorro de agua mediante la imitación del ciclo hidrológico natural.

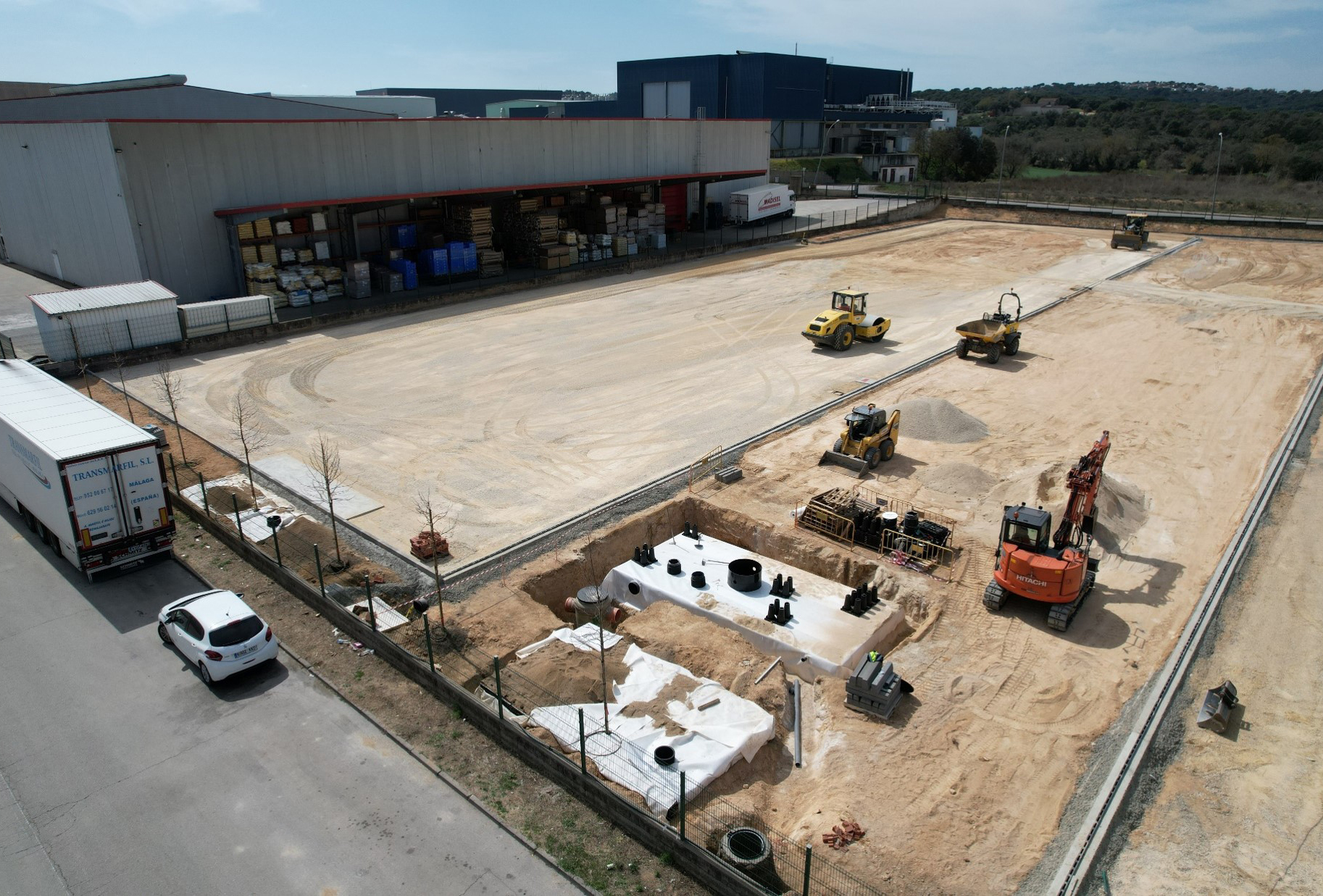

Durante las obras de expansión de la sede central de ACO Iberia en Maçanet de la Selva (Girona), en el aparcamiento exterior de las oficinas se instaló un Sistema Urbano de Drenaje Sostenible (SUDS) con el objetivo de ahorrar agua y ser más eficientes energéticamente. Este sistema, que pretende imitar el ciclo hidrológico natural mediante la captación, el tratamiento y la reutilización del agua de la lluvia, es un ejemplo práctico de aplicación del ACO WaterCycle, el concepto bajo el cual se clasifican los productos de la compañía.

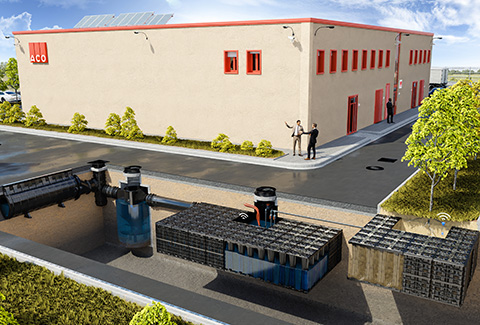

Para el drenaje de las aguas pluviales y superficiales, se instaló el sistema Qmax. Fabricado en PEMD reciclado y rotomodelado, estos canales de drenaje de alta capacidad permiten la acumulación del agua dentro del volumen del mismo canal. Otra de las características principales de los canales Qmax es su gran capacidad de retención (hasta 550 l/s), lo que consigue regular el volumen del agua en la superficie, sobre todo durante episodios de fuertes lluvias. Los canales de drenaje se clasifican bajo la fase Collect del ACO WaterCycle, en la que se recoge el agua de la superficie, así como otros líquidos.

De cara al pretratamiento del agua recogida, se optó por instalar un separador hidrodinámico Stormsed Vortex G, capaz de separar y eliminar partículas sólidas en suspensión gracias al efecto vórtice que aumenta el tiempo de residencia del agua. Stormsed Vortex fue diseñado para lograr una eliminación del 50% de las partículas sólidas en suspensión (TSS) cuando estas tienen un tamaño medio de 75 micras a la velocidad de flujo del tratamiento, aunque se puede lograr una eliminación del 80% de TSS con caudales más bajos. Los separadores hidrodinámicos se enmarcan en la fase Clean, ya que tratan el agua mediante diferentes procesos integrados con la finalidad de que estas puedan almacenarse para su uso posterior en las mejores condiciones.

Una vez el agua ha sido pretratada, pasa a ser almacenada en los tanques de tormenta Stormbrixx de ACO. Estos tanques de tormenta cuentan con dos bombas en su interior que se encargan de impulsar el agua hacia el recorrido de un sistema de riego. Estas bombas son activadas gracias a un sistema de sensores inteligentes diseñado por ACO, capaz de registrar y recopilar datos sobre la acumulación y el recorrido del agua en su interior. Además de activar las bombas, estos sensores inteligentes tienen la capacidad de analizar el estado de la tierra y las necesidades de los árboles plantados. Gracias a la recopilación de estos datos, pueden decidir de manera inteligente cuándo es necesario regar y durante cuánto tiempo.

Por otra parte, los árboles que rodean el aparcamiento de las oficinas están plantados sobre Treebrixx, unos tanques de tormenta envueltos en material geotextil que llena los vacíos del sistema con tierra limpia y fértil. Esta estructura se instala en las fosas de los árboles para acelerar el drenaje de las superficies, evitando así la compactación del suelo y permitiendo el crecimiento saludable de las raíces. Tanto Stormbrixx como Treebrixx pertenecen a la fase Hold del ACO WaterCycle, ya que están diseñados para almacenar y retener el agua con el objetivo de conducirla posteriormente a la red de alcantarillado general o para su posible reutilización, siempre de manera controlada.

La función de irrigación que mantiene fértil la tierra que rodea a los árboles pertenece a la fase Reuse, completando así el ciclo hidrológico natural. Reuse aglutina aquellos sistemas que bombean y conducen el agua previamente recolectada, tratada y controlada para su posterior reutilización.

Ficha técnica

Proyecto: Instalación de SUDS para riego y eficiencia energética en la sede de ACO Iberia

Emplazamiento: Maçanet de la Selva, Girona

Año intervención ACO: 2023

Soluciones ACO: canales de drenaje Qmax, separador hidrodinámico Stormsed Vortex G, tanques de tormenta Stormbrixx y Treebrixx

Créditos imagen: ACO
